額定電壓450/750V及以下聚氯乙烯絕緣

固定布線用無護套電纜

Polyvinyl chloride insulated of rated voltages up to and including 450/750V

Non-sheathed cables for fixed wiring

產品簡介：

    自50年代至今，聚氯乙烯（PVC）是使用得最多的電線電纜絕緣和護套材料，電線電纜用PVC 屬于熱塑性材料，資源豐富，能很好地擠包在電纜導體上，PVC絕緣電纜的長期允許工作溫度為70℃，短時最高溫度達160℃。由于其具有優良的物理、機械性能和較好的電氣性能，耐油性、耐候性、不延燃性能突出。時至今日，電線電纜用PVC材料在額定電壓0.6/1kV電線電纜的絕緣和低、中、高電壓電纜的護套上依然得到廣泛應用。

我公司生產的額定電壓450/750V及以下聚氯乙烯絕緣電纜（電線）是按照中華人民共和國國家標準GB/T 5023.3 — 2008《額定電壓450/750V及以下聚氯乙烯絕緣電纜 第3部分：固定布線用無護套電纜》和機械行業標準JB 8734.2 — 1998《額定電壓450/750V及以下聚氯乙烯絕緣電纜 第2部分：固定布線用電線電纜》的規定設計和制造。GB 5023.3--2008等同采國際電工委員會IEC 60227-3：1997，IDT 標準。另外，由于IEC 60227-3：1997，IDT 標準對產品規格范圍的局限性，同時、根據國內市場需求，故將機械行業標準JB 8734標準作為對IEC 60227 的補充以適應國內市場 。

3  產品采用標準及新舊型號對照表

1  產品標準

GB/T 5023.3--2008 (IEC 60227-3:1997,IDT) 《固定布線用無護套電纜》，本標準等同采用國際電工委員會IEC 227.3標準的規定，BVR型電纜采用JB 8734.2 《固定布線用電纜電線》標準的規定。

根據用戶需要，允許按雙方協商的技術條件生產和交貨。

2  產品適用范圍

本產品適用于交流額定電壓U₀/U為450/750V及以下的動力裝置。

3  使用特性

3.1  電纜的額定電壓U₀/U為450/750V。

U₀ ：為任一導體和“地”（電纜的金屬護層或周圍介質）之間的電壓有效值。

U ：為多芯電纜或單芯電纜系統任何兩項導體之間的電壓有效值。

當用于交流系統時，電纜的額定電壓應至少等于使用電纜系統的標稱電壓。該條件均適用于U₀和U值。

當用于支流系統時，該系統的標稱電壓應不大于電纜額定電壓的1.5倍。

注：系統的工作電壓允許長時間地超過該系統標稱電壓的10%，如果電纜的額定電壓至少等于該系統的標稱電壓，則電纜可在高于額定電壓10%的工作電壓下使用。

3.2  電纜導體的長期允許工作溫度應不超過70℃。

3.3  電纜敷設溫度應不低于0℃，外徑（D）小于25mm電纜的允許彎曲半徑應不小于4D,外徑（D）為25mm及以上電纜的允許彎曲半徑應不小于6D。

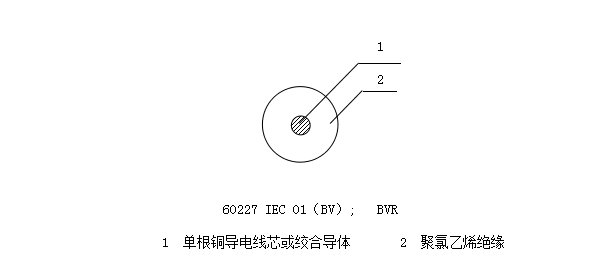

4  電纜型號及結構示意圖如表1

表   1

5  電線規格如表2

表   2

6  主要技術性能

6.1  導電線芯20℃時的直流電阻應符合GB/T 3956標準的規定。BVR的導體芯數和結構應符合GB8734.2標準的規定。

6.2  擠包在導體上的絕緣應是PVC/C型的聚氯乙烯混合物。

6.3  227IEC01（BV）型電纜的絕緣厚度應符合GB5023.3標準的規定，BVR型電纜的絕緣厚度應符合JB8734.2標準的規定。

6.4  227IEC01（BV）型電纜70℃時的絕緣電阻應符合GB5023.3標準的規定，BVR型電纜70℃時的絕緣電阻應符合JB8734.2標準的規定。

6.5  成品電纜浸水1h后，應能承受工頻交流試驗電壓2500V  5min未擊穿。

6.6  電纜的不延燃性能應符合GB/T 18380.1《單根絕緣電線或電纜的垂直燃燒試驗方法》標準的規定。

6.7  成圈長度為100m，成盤長度應大于100m

允許長度不小于20m的短段交貨，其數量應不超過交貨總長度的10%，且每件中的短段數應不超過2個。

根據雙方的協議，允許以任何長度交貨。

長度計量誤差應不超過±0.5% 。
